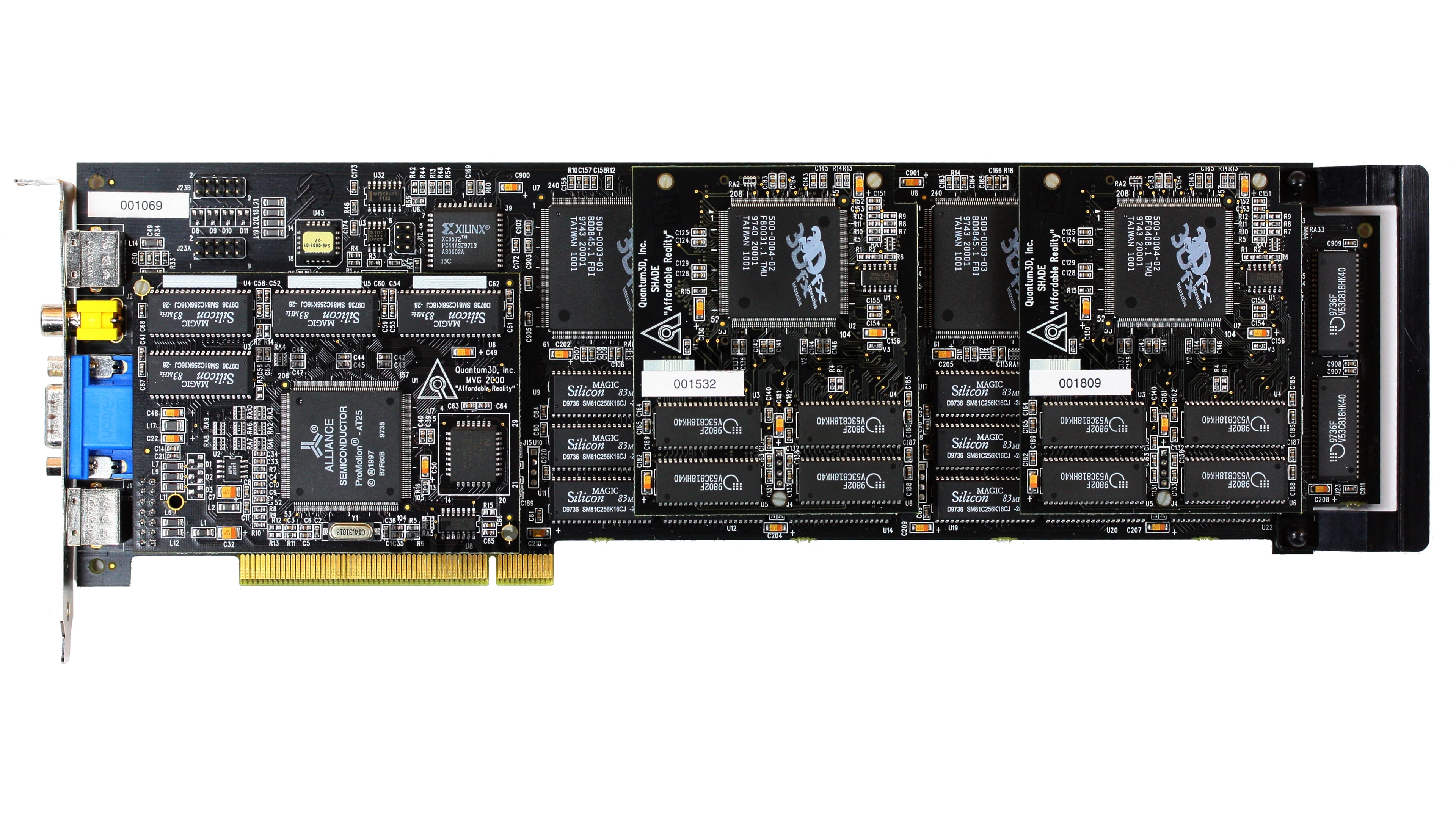

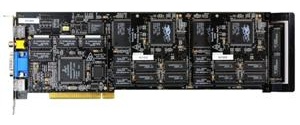

Quantum3D Obsidian 100SB 4440v
Chipsatz 2x 3dfx Voodoo Graphics

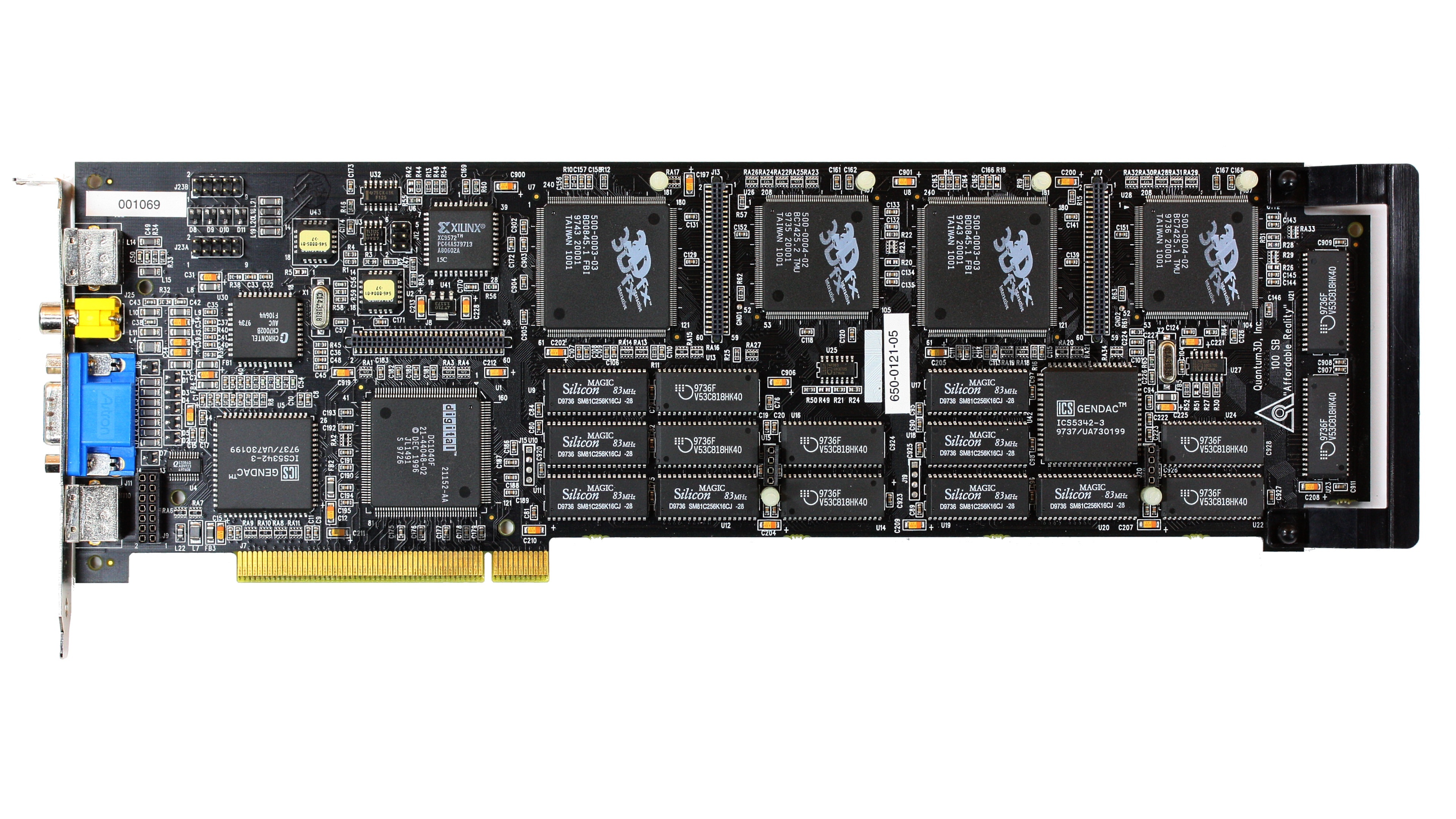

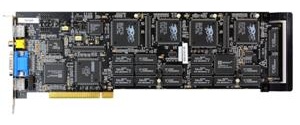

Quantum3D Obsidian 100SB 4400
Dieses Bild in 1024x 680Pixel
oder in 3840x 2160Pixel


Dieses Bild in 1024x 680Pixel
oder in 3840x 2160Pixel

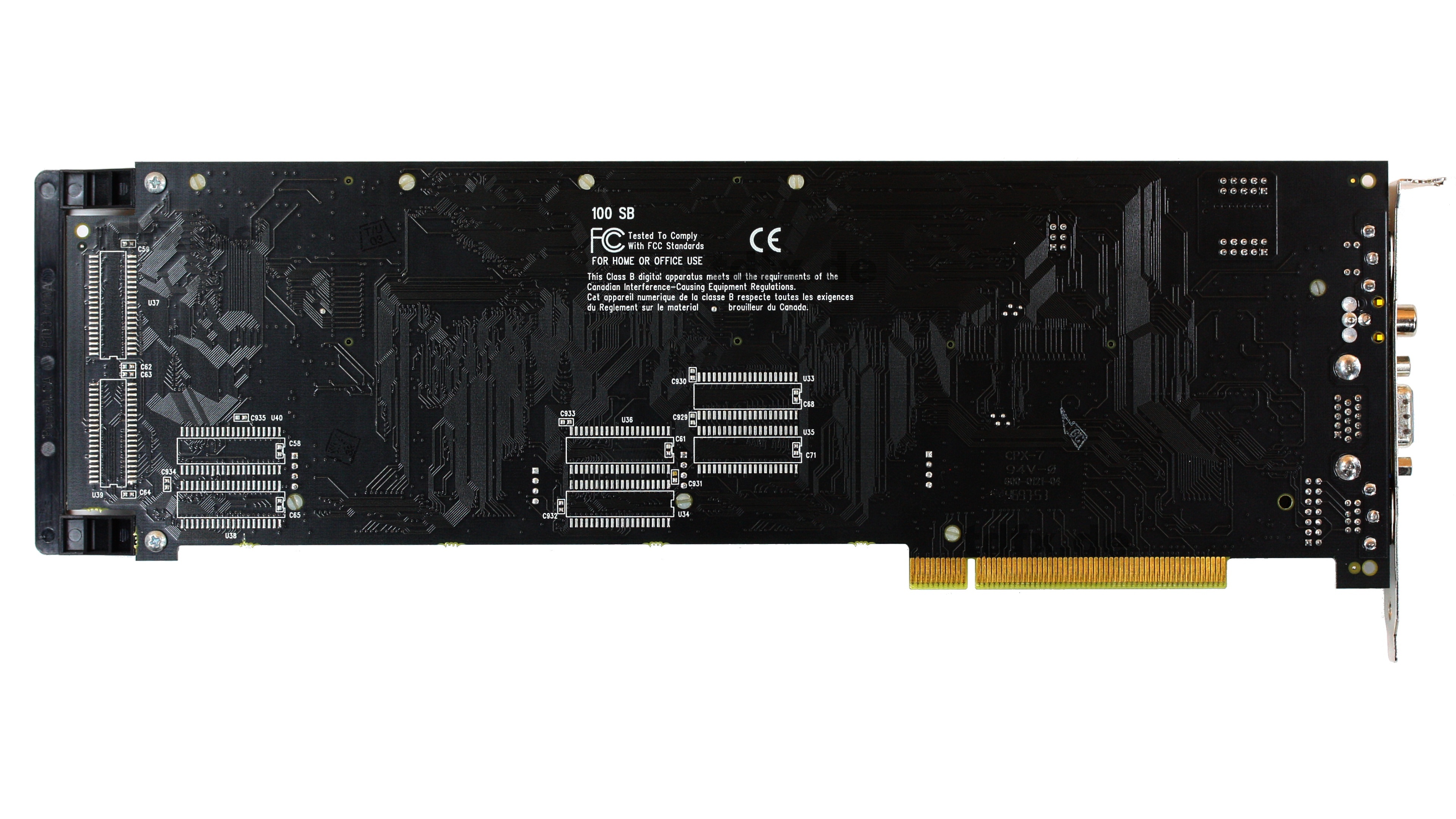

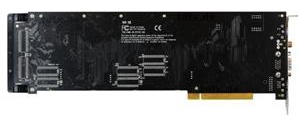

Quantum3D Obsidian 100SB 4440v
Dieses Bild in 1024x 680Pixel
oder in 3840x 2160Pixel



Chiptakt 50 MHz
Speicher 12 oder 20 MB EDO-RAM
2x 2 MB Bildspeicher
2 oder 4x 4 MB Texturspeicher
+ 2 MB für das 2D-Modul wenn vorhanden
Speichertakt 50 MHz
Speicherinterface 6x 64 Bit
4x 64 Bit ohne Shades + 2D
Speicherbandbreite 2,4 GB/sec
1,6 GB/sec ohne Shades + 2D
Füllrate 100 MegaPixel/sec
Füllrate Multitexturing 200 MegaTexel/sec
100 MegaTexel/sec ohne Shades
Max. 3D-Auflösung 800x 600 Pixel
Sonstiges TV-Ausgang, optional 2D-Modul

Wie skalierbar der Voodoo Graphics Chipsatz von 3dfx ist zweigte Quantum3D ende 1997 mit der Obsidian 100SB 4440 bzw. Obsidian 100SB 4400. Beide Karten vereinen auf einem 32,9 cm Langen PCB zwei Voodoo Graphics Chipsatze die im SLI-Modus laufen und so eine Füllrate von damals sehr guten 100 MegaPixel pro Sekunde leisten wovon sich auch 100 im Namen ableitet. Der besondere Clou der 4440 Version ist aber das noch zwei Shade genannte Zusatzmodule mit einer zusätzlichen TMU aufgesteckt wurden. Somit unterstützt die 4440 Multitextunring und entspricht von der Chipkonfiguration her einem Voodoo2 3D-Beschleuniger.

Damit aber noch nicht genug, es lässt sich auch ein als MGV 2000 bezeichnetes 2D-Modul mit Alliance ProMotion aT25 Chip und 2 MB Bildspeicher aufstecken. Karten die mit 2D-Modul ausgeliefert wurden erkennt man am Zusatz v im Namen, z.B. Obsidian 100SB 4400v. Der ProMotion aT25 Chip wird zwar auch bei vielen Voodoo Rush Grafikkarten verwendet, aus einer Obsidian 100SB mit 2D-Modul wird aber keine Voodoo Rush Grafikkarte da der 2D-Grafikchip komplett getrennt vom Voodoo Graphics Chipsatz arbeitet und sich nicht den selben Bildspeicher teilen müssen.

Als HighEnd Grafikbeschleuniger für den Professionellen bietet die Obsidian 100SB selbstverständlich auch SyncLock Ports für Multimonitorsysteme.

Liste der verschiedenen Versionen
Name2D-ModulShadesTV-AusgangGesamtspeicher
100SB-4400Ja12 MB EDO-RAM
100SB-4400vJaJa14 MB EDO-RAM
100SB-4440JaJa20 MB EDO-RAM
100SB-4440vJaJaJa22 MB EDO-RAM
