MSI MS6168
Chipsatz 3dfx Voodoo3

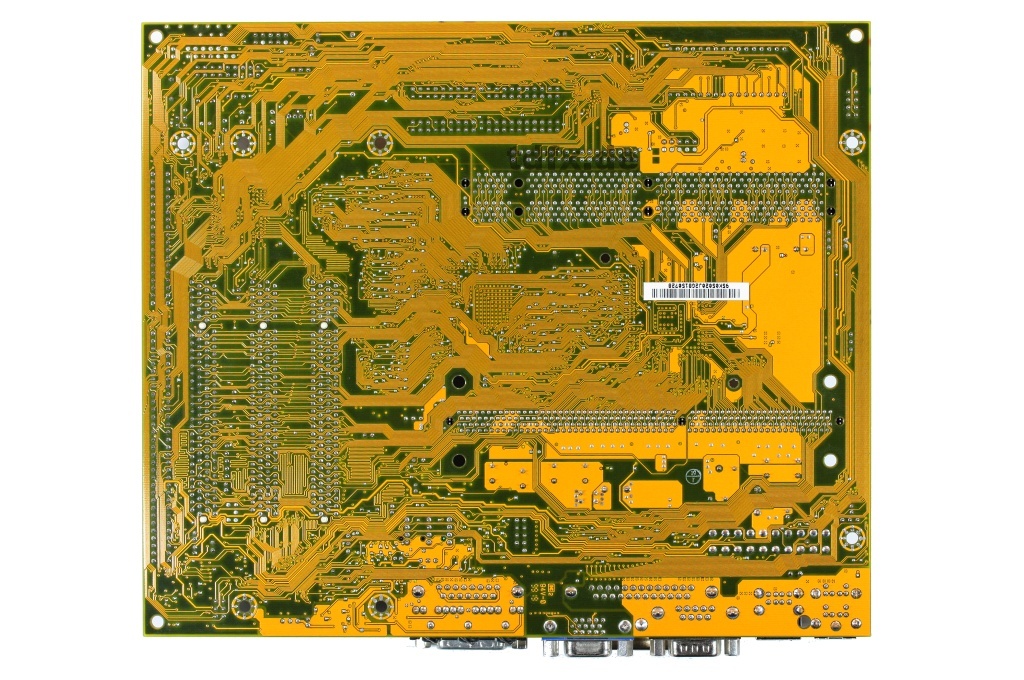

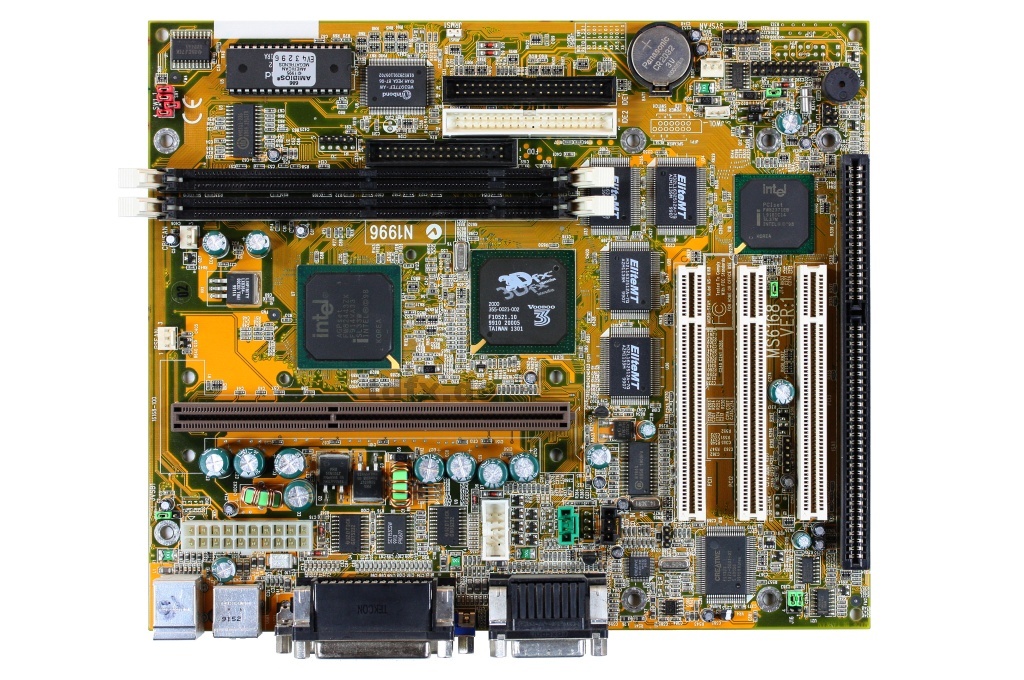

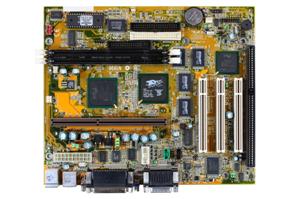

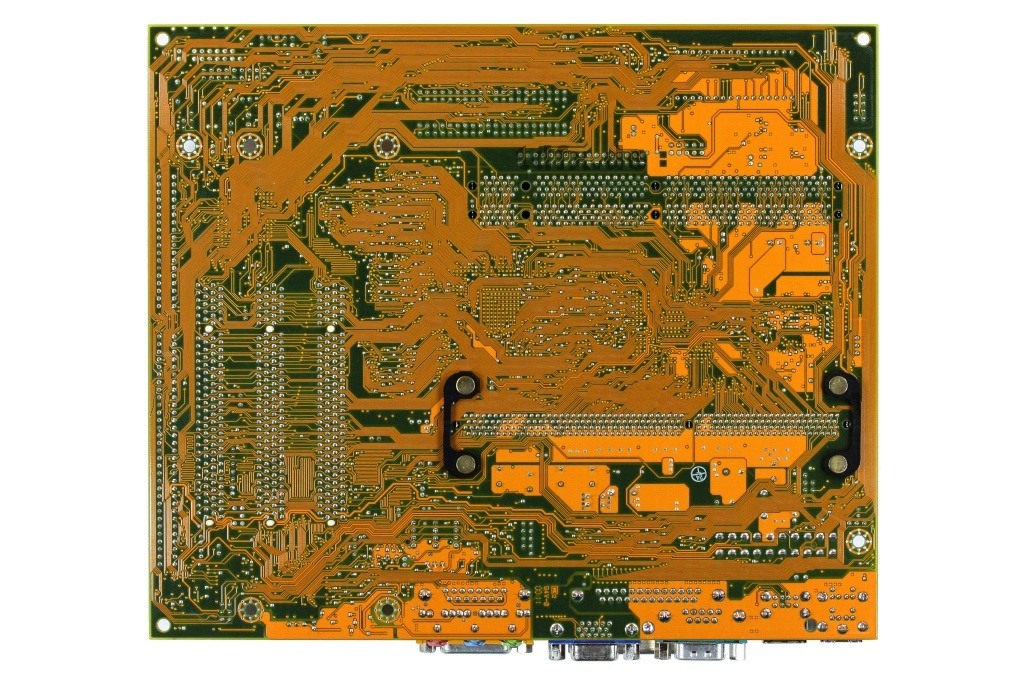

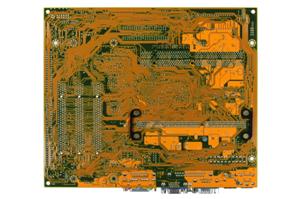

MSI MS6168 VER1, PCB date 9919 Die Kühlkörper fehlen!

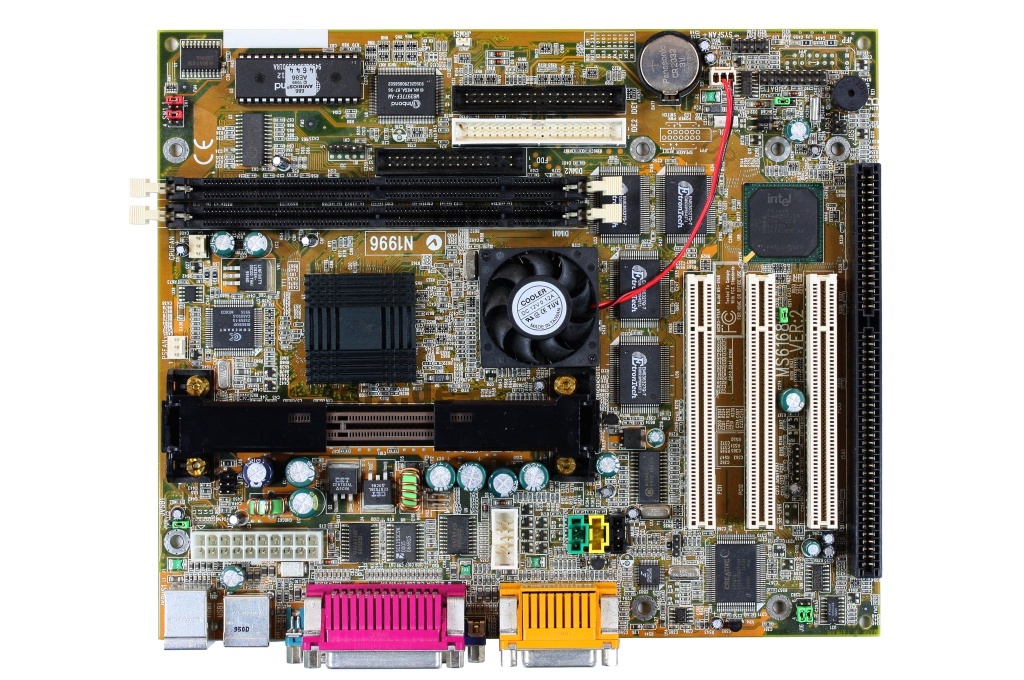

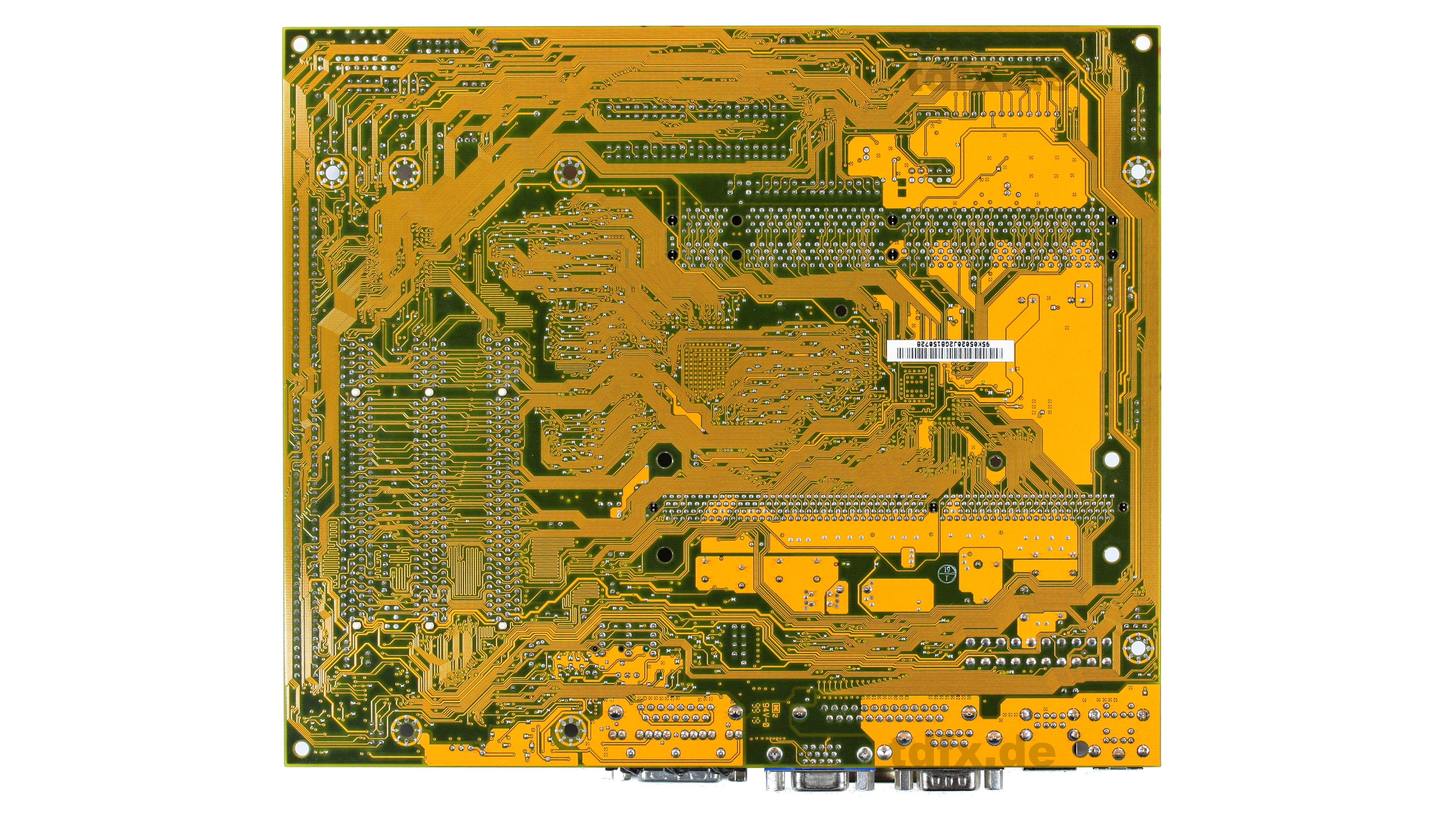

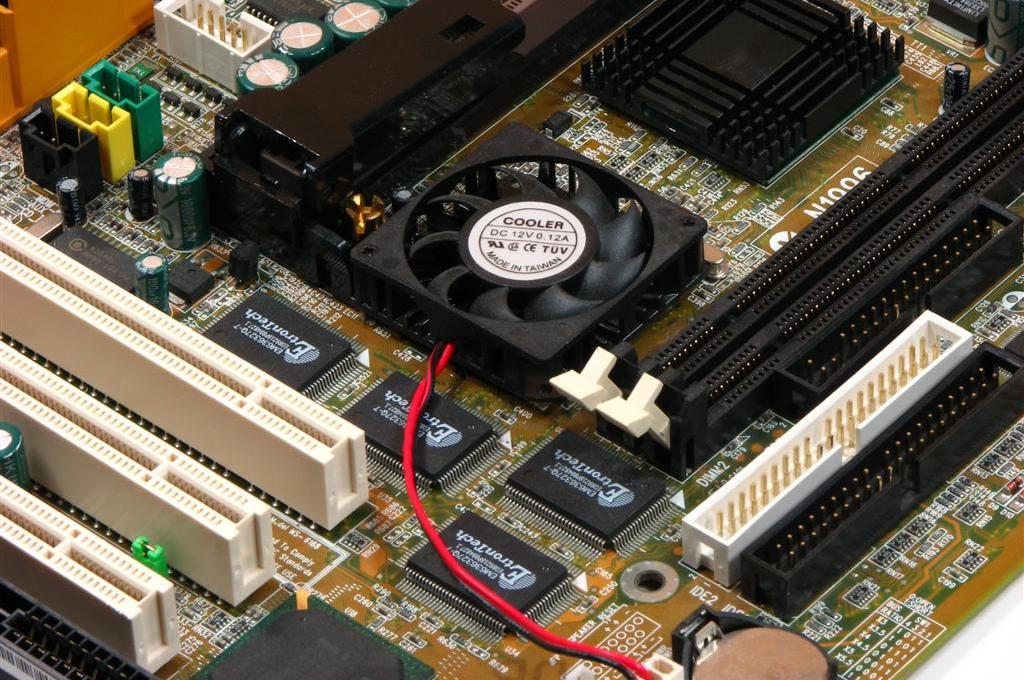

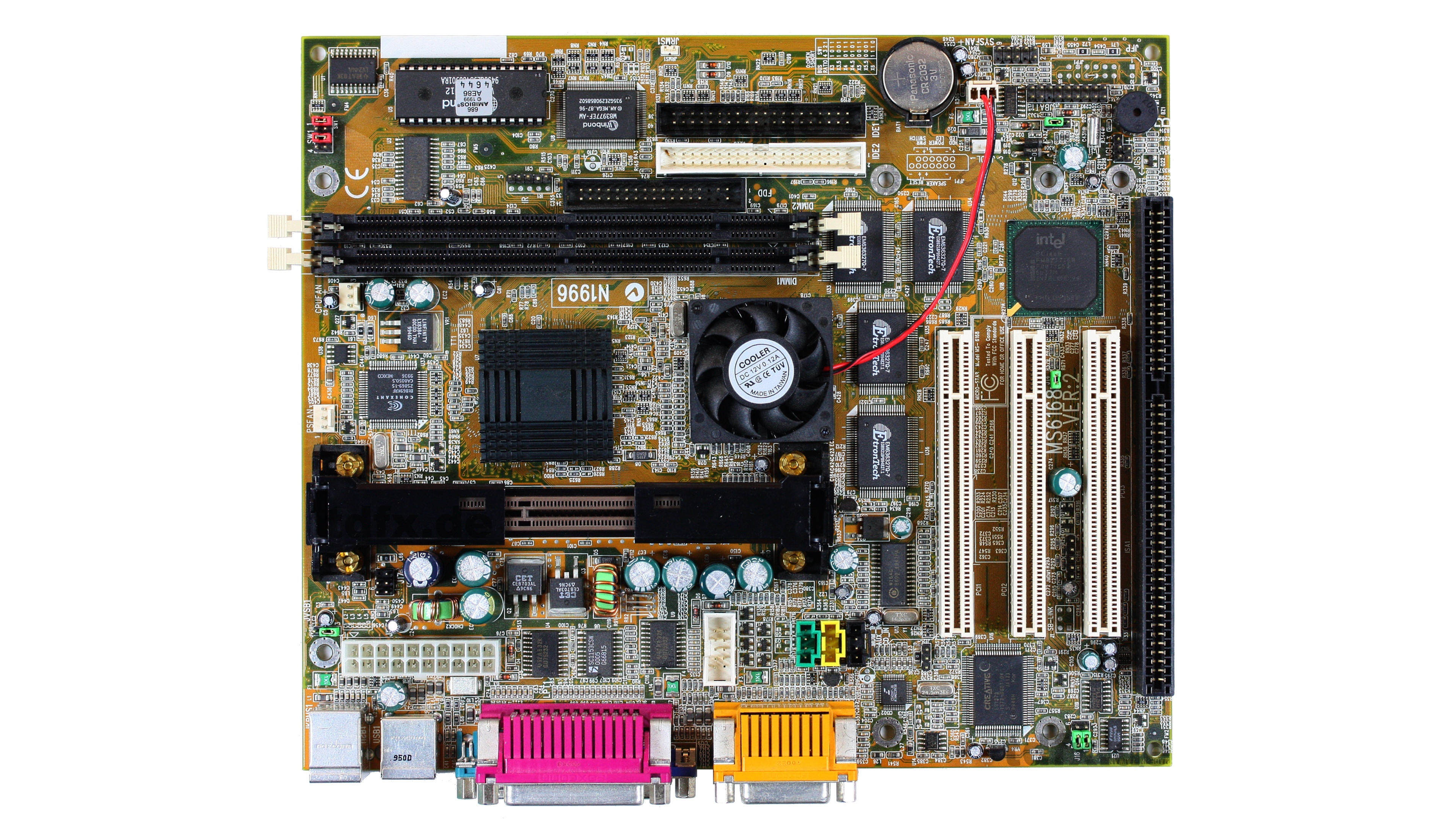

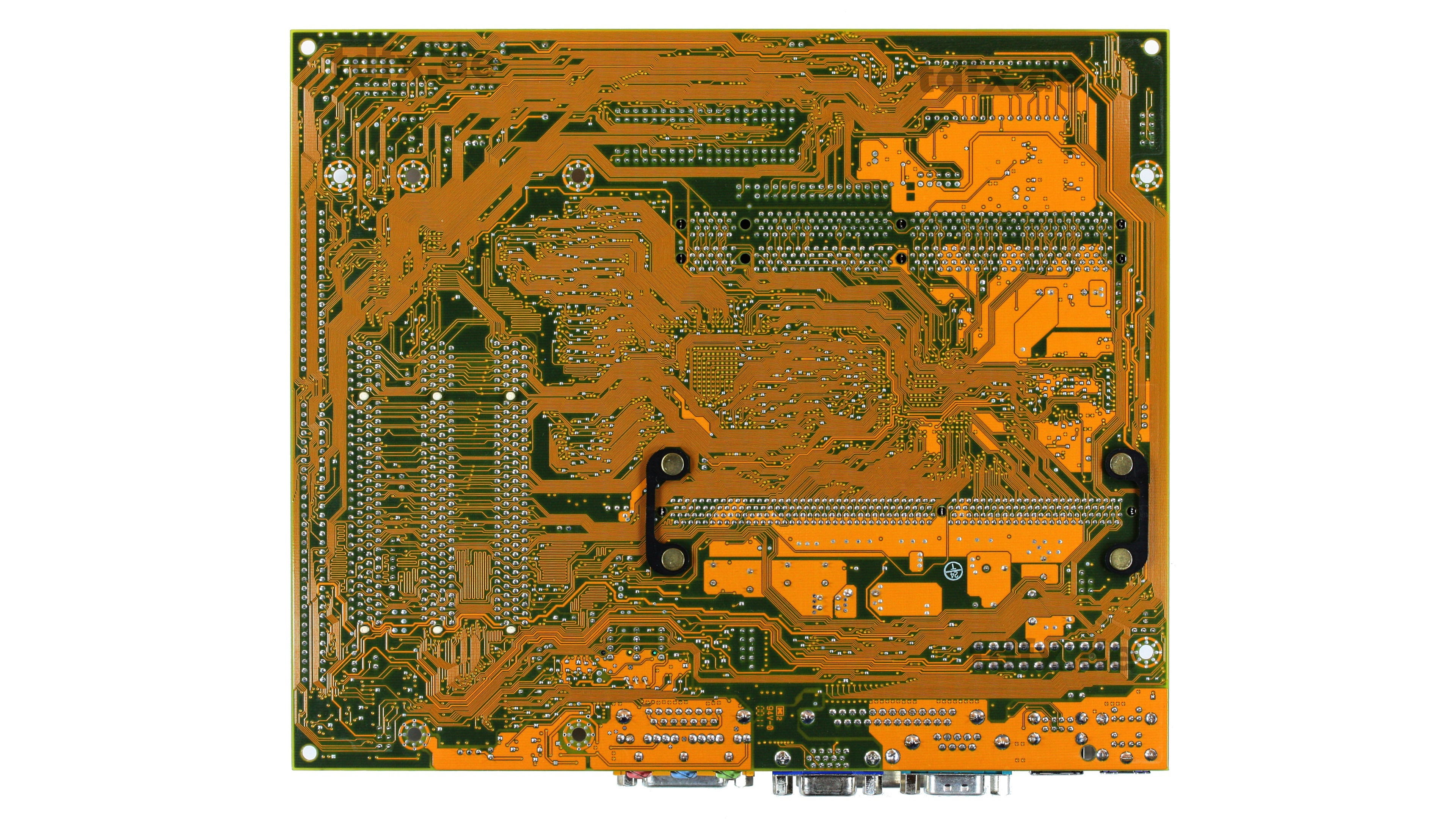

MSI MS6168 VER2, PCB date 0011





Chiptakt 143 MHz
Speicher 8 MB SG-RAM
Speichertakt 143 MHz
Speicherinterface 128 Bit
Speicherbandbreite 2,29 GB/sec
Füllrate 143 MegaPixel/sec
Füllrate Multitexturing 286 MegaTexel/sec
Max. 2D-Auflösung
Max. 3D-Auflösung

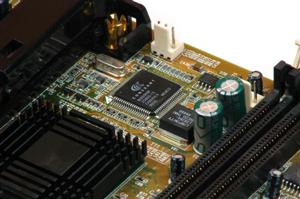

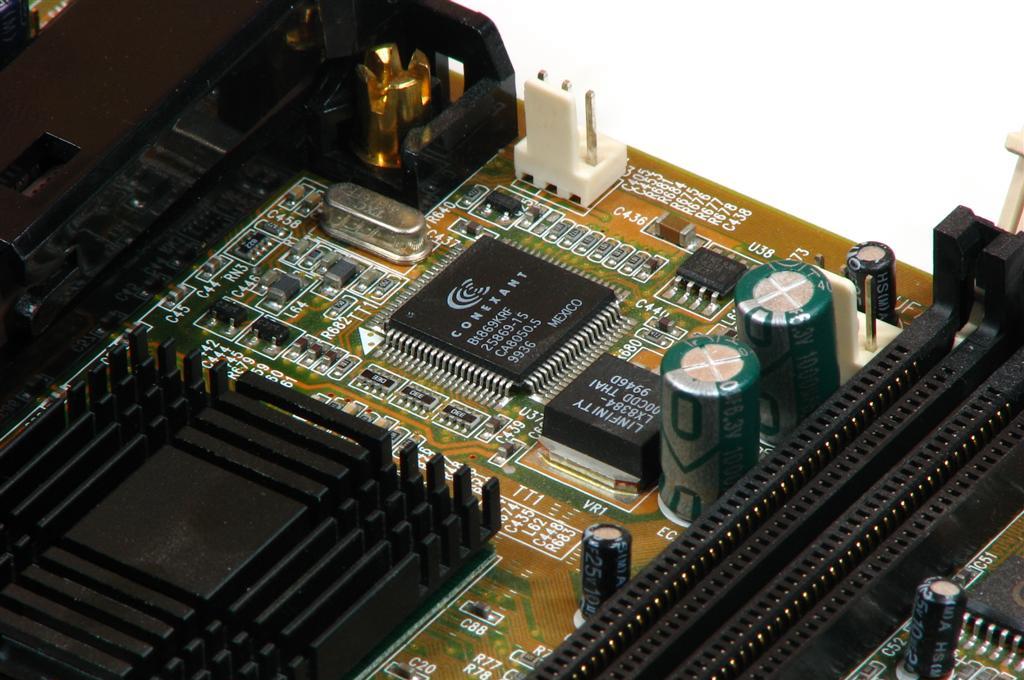

Sonstiges rev2 hat einen TV-Ausgang
Formfaktor Micro-ATX
Northbridge Intel 82443ZX
Southbridge Intel 82371EB (PIIX4E)
unterstützte CPUs Slot1 PentiumII / III / Celeron
FSB 66 oder 100 MHz
Multiplikator bis 8x
RAM Slots 2 168 Pin DIMM
maximal 512 MB SD-RAM
Erweiterungs Slots 3x PCI, 1x ISA (1x shared)
Soundchip Creative Labs ES1373
