Diamond Monster 3D
Chipsatz 3dfx Voodoo Graphics

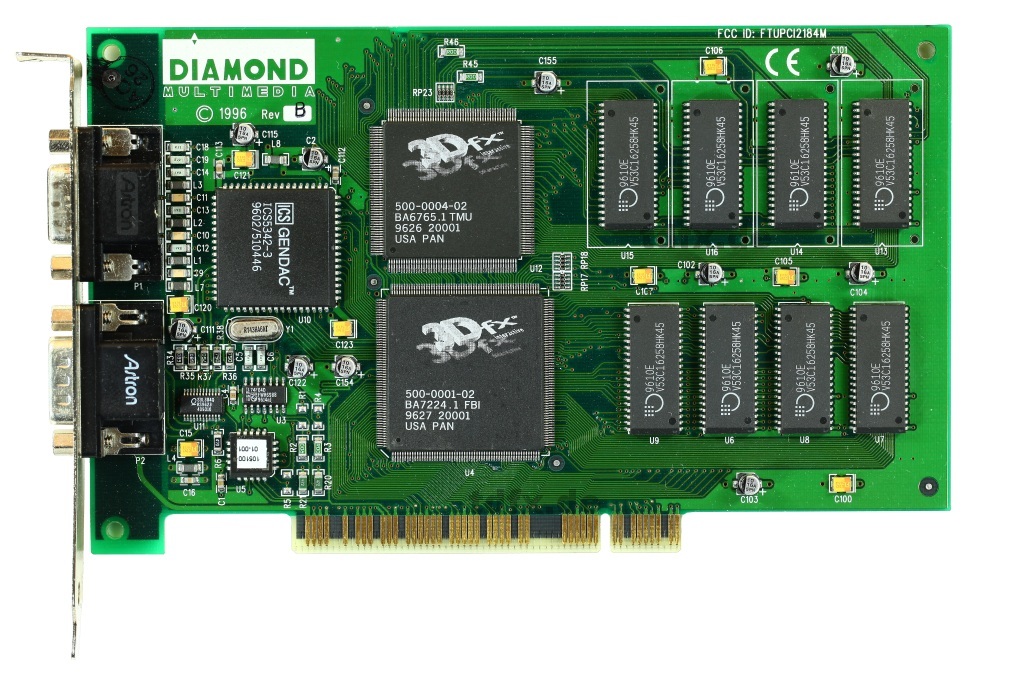

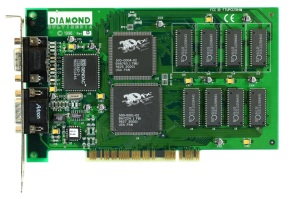

Diamond Monster 3D "revB" PCB date 9630
U5 ist Bestückt, sowohl TMU als FBI sind Made in USA

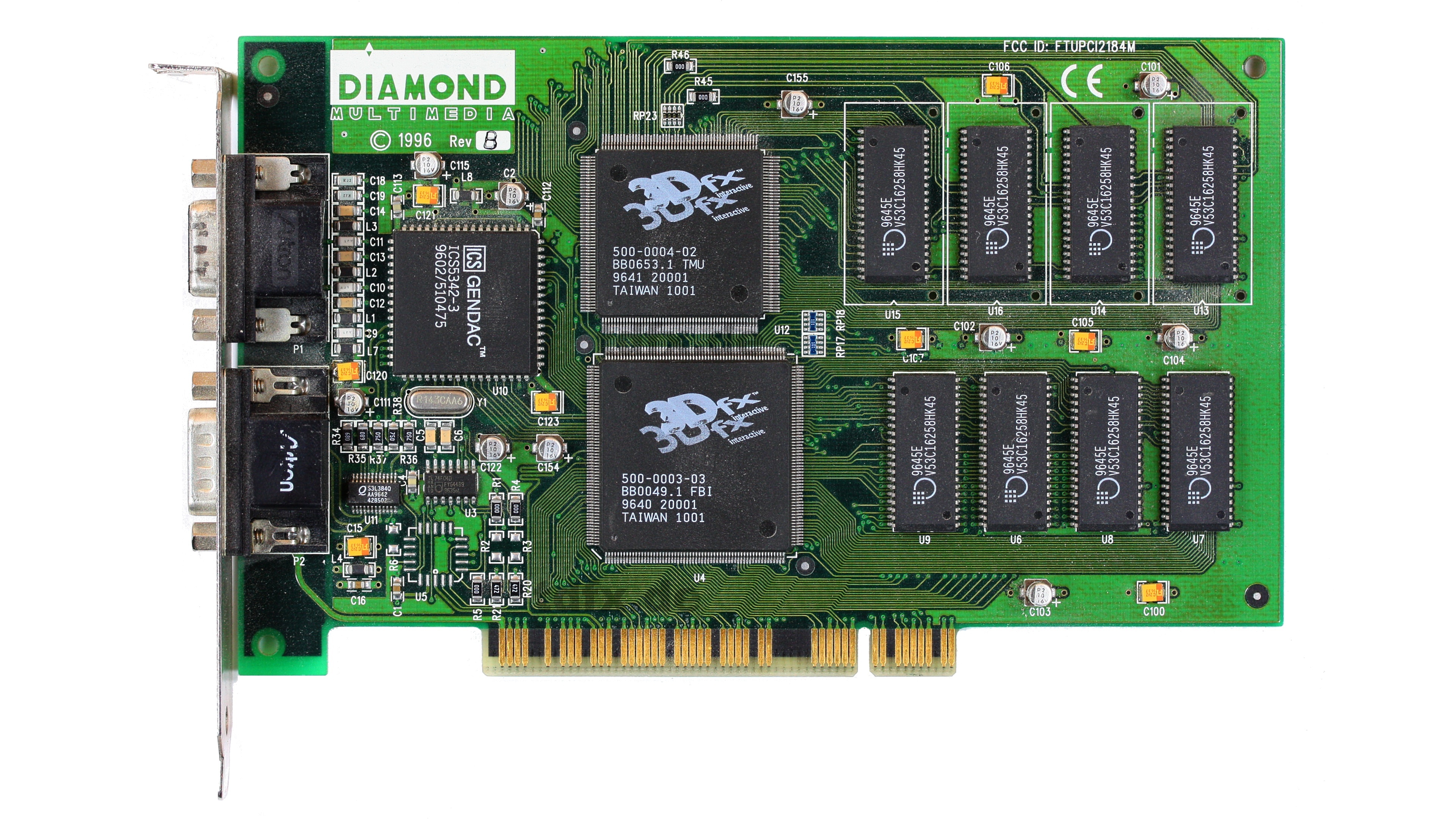

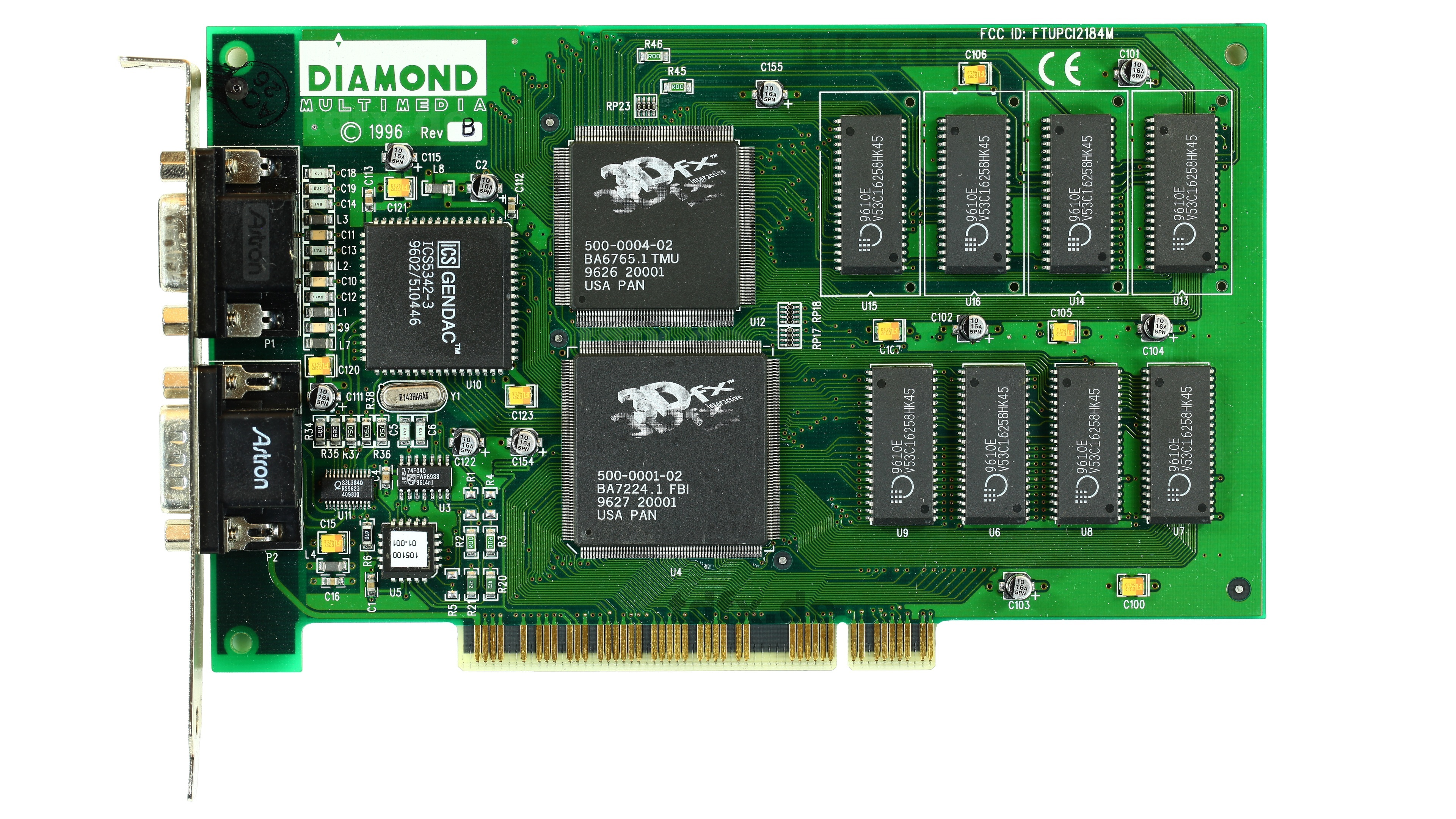

Diamond Monster 3D "revB" PCB date 9645

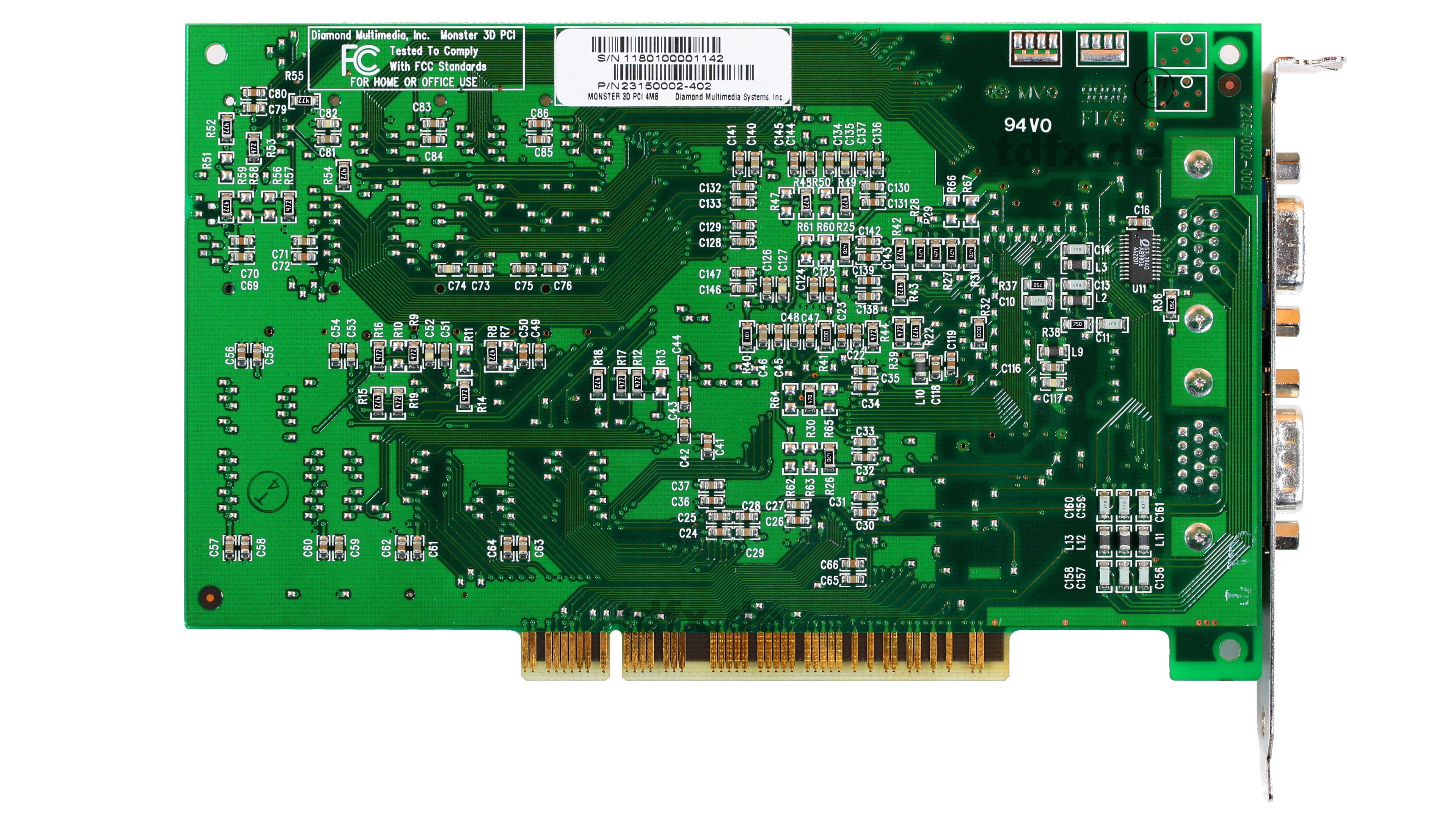

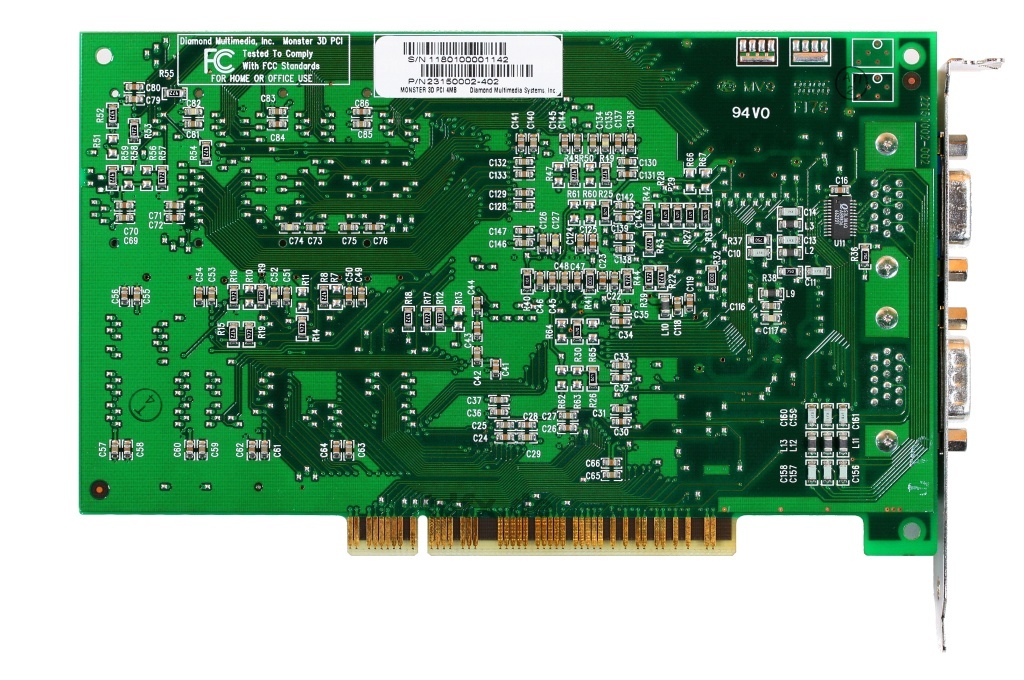

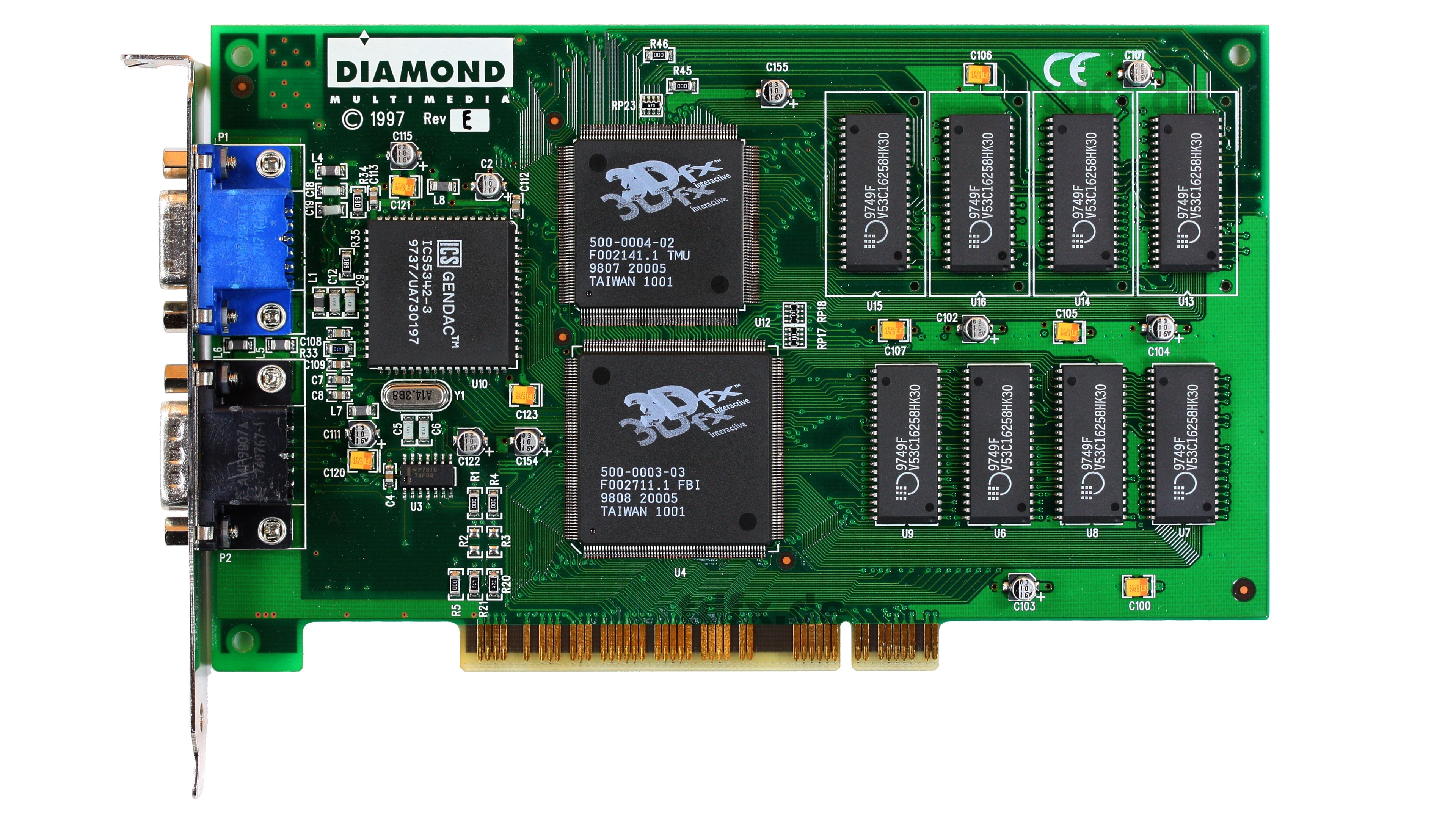

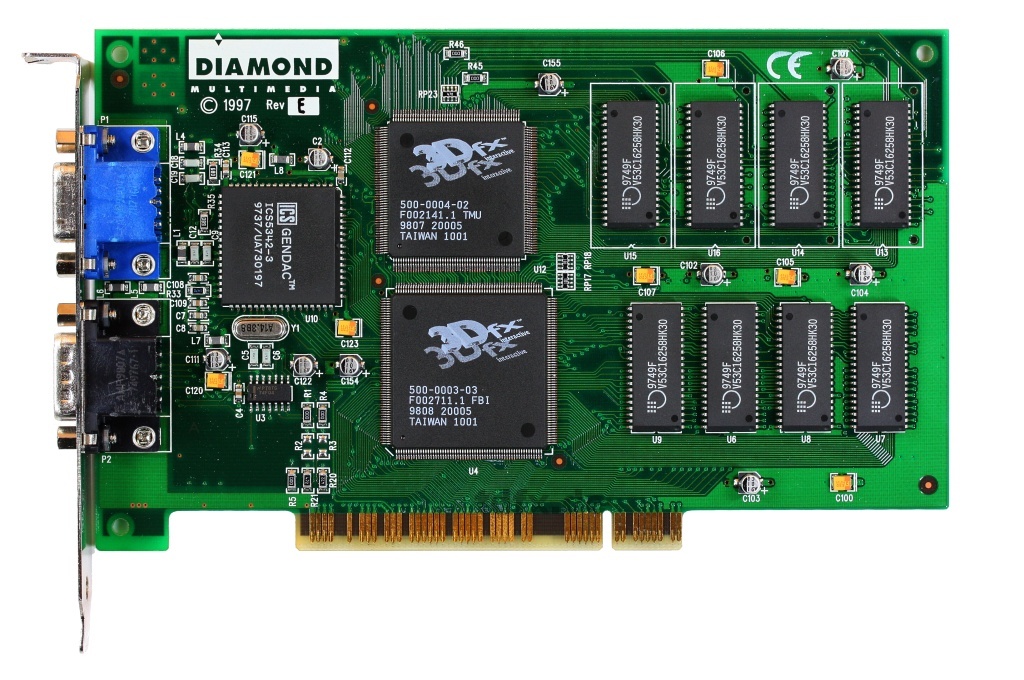

Diamond Monster 3D "revE" PCB date 9806




Chiptakt 50 MHz
Speicher 4 MB EDO-RAM
2MB Bildspeicher
2MB Texturspeicher
Speichertakt 50 MHz
Speicherinterface 2x 64Bit
Speicherbandbreite 0,8 GB/sec
Füllrate 50 MegaPixel/sec
Füllrate Multitexturing 50 MegaTexel/sec
Max. 3D-Auflösung 640x 480 Pixel
